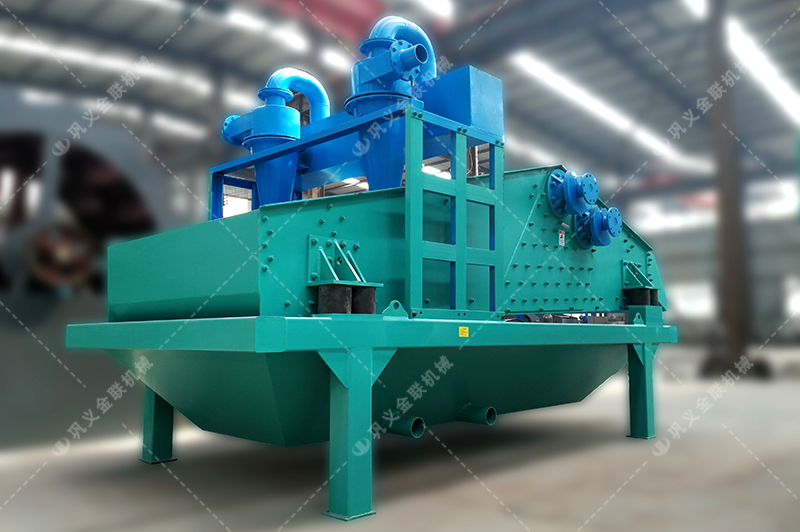

細沙回收機介紹
細沙回收機主要是用來解決細料的回收,泥沙的分離以及從中提取收集細砂的問題,因此也叫泥沙分離機、沙收集機、細砂提取機、尾礦回收機、細尾砂回收機。細沙回收機多用于安裝在砂石料生產線或者選礦生產線的尾端,即在洗砂機、球磨機或磁選機的后邊加上細沙回收機,可以一方面降低細沙流失量而減少環境污染,另一方面使細沙充分的利用,提高了企業的回報率和物料的經濟價值。
細回收機發貨圖片
細沙回收機視頻
出廠試機試驗
用途/作用
傳統的濕法制砂生產線由給料設備、破碎設備、制砂設備、洗沙設備以及篩分設備、輸送設備組成,其中洗沙設備主要有兩種:輪式洗砂機和螺旋洗砂機,但是不論采用何種形式的洗砂機,其缺點就是細砂(0.16mm以上的顆粒)流失的嚴重,有的甚至流失百分之20以上。這不但損失嚴重,而且還嚴重影響沙子的級配,造成級配不合理,細度模數偏粗,降低了機制砂的產品的質量,過多的細砂排放,還會造成環境的污染。為解決上述問題,我公司成功研制了JL系列細沙回收機。
適用范圍
新型細沙回收機可用于陶瓷原料加工系統的脫水環節、選礦廠的尾礦回收處理、石英砂的加工系統、水電站砂石料的加工系統等,可以解決細沙、細料的回收問題。
例如一些陶瓷原料的脫水環節用的是真空過濾機,耗電量高還需要經常更換濾布等,使用起來特別的不方便,用細沙回收機可以代替過濾機,來進行物料的脫水,達到干堆和運輸?shù)囊螅壹毶郴厥諜C的。耗電量小、操作使用方便,是企業減少成本保護環境提高回報率。
細沙回收機工作原理
工作原理圖
泥沙分離器是細沙回收機工作的核心部件真空。壓泵在整個設備中起到了至關重要的作用。
洗槽內的砂水混合物在真空。壓泵的作用下,被輸送至泥沙分離器,細砂在泥沙分離器內經過離心、分級、濃縮,終從沉砂嘴排出,經脫水篩脫水后,實現了泥沙分離效果,分離后的泥水及少量細砂,從泥沙分離器上部的溢流口經返料裝置回到清洗槽,實現了細砂的循環回收及水資源的重復利用,達到了節能的效果。當清洗槽內泥土含量過大時,向清洗槽內加入的泥沙混合物及水,使液面升高,從出水口排出。
細沙回收機結構組成
細沙回收機設計合理,使用方便,主要有以下結構部件:由電機、真空壓泵、泥沙分離器(旋流器)、TS脫水篩、清洗槽、返料箱。
細沙回收機特點
1、聚氨酯篩網,質量保證
脫水篩采用聚氨酯篩網壽命更長,且不會堵孔。
2、泥沙分離器(細沙回收機旋流器),使用壽命長
泥沙分離器(旋流器)內襯聚氨酯,提高了整個裝置的使用壽命,可順利完成料漿濃縮,液體澄清等工作。
3、工藝結構緊湊
借鑒新型制造工藝,數字化分析各部件運行情況,內部結構緊湊,設備使用壽命延長。
4、充分回收,減負沉淀池
細砂充分回收,減少沉淀池的工作量,降低了沉淀池的清理成本。
5、結構簡單,檢修方便
經過多次現場試驗和改進,精簡多余部件,設備整體結構簡潔,回收能力強,操作和維護方便,運營費用低。
6、量身定制,量身打造
工程師可根據用戶的不同要求,設計合理的解決方案。
7、噪音低,粉塵少
設備參照國家環保標準,噪音低,可配套設備除塵,施工環境完全符合環保要求。
細沙回收機生產線配置
細沙回收機生產線配置設備
新型濕法制砂生產線主要由給料設備、破碎設備、制砂設備、洗沙設備、篩分設備、輸送機以及細沙回收機組成,其工藝流程如下所述:
石料由振動給料機均勻地送到破碎機進行粗破,粗破后的物料由膠帶輸送機送入到制砂機進行進一步破碎,細碎后的物料被輸送到振動篩進行篩分,達到成品粒度要求的物料被送入洗砂機清洗,清洗后由成品輸送帶輸出即為成品;未達到成品粒度要求的物料從振動篩返回制砂機重新加工,形成閉路多次循環。成品粒度可按用戶的需求進行組合和分級。
傳統的制砂生產線到此為止,但是新型環保制砂生產線還有。后一道程序,那就是洗砂機排出的泥漿水進入LZ細沙回收機,經過該機的脫水、分級、清洗三種功能,回收0.16mm的以下的細砂,保護了水資源環境,增加了客戶的收益。
細沙回收機技術參數
型號 | 分離器規格 | 脫水篩材質 | 脫水篩功率 | 水泵材質 | 處理能力(t/h) | 重量 |
JL250 | 250 | 高分子聚氨酯 | 2*0.55 | Cr26 | 30-80 | 2050 |
JL300 | 300 | 高分子聚氨酯 | 2*0.75 | Cr26 | 40-100 | 2200 |
JL350 | 350 | 高分子聚氨酯 | 2*0.75 | Cr26 | 70-130 | 2555 |
JL550 | 550 | 高分子聚氨酯 | 2*1.1 | Cr26 | 100-220 | 3250 |
JL650 | 650 | 高分子聚氨酯 | 2*1.1 | Cr26 | 120-272 | 3945 |
JL750 | 750 | 高分子聚氨酯 | 2*1.5 | Cr26 | 180-350 | 4900 |
JL900 | 900 | 高分子聚氨酯 | 2*2.2 | Cr26 | 250-500 | 5600 |
詳細功率表名稱 | 水泵電機 | 振動電機 | 總功率 |
JL250 | 11-17.5 | 2*0.55 | 18.7-13.2 |
JL300 | 11-15 | 2*0.75 | 12.5-16.5 |
JL350 | 15 | 2*0.75 | 16.5 |
JL550 | 15-22 | 2*1.1 | 16.5-24.2 |
JL650 | 18.5-30 | 2*1.1 | 20.7-32.2 |
JL750 | 37-55 | 2*1.5 | 40-58 |
JL900 | 55-65 | 2*2.2 | 59.4-69.4 |
注:設備在不斷更新升級中,型號參數如有變動,以電話、網絡聯系為準。
